Miksi 3--moduulin LED-aurinkokatuvalomme tuottaa tasaisen häikäisevän-ilmaisen laaja-alaisen valaistuksen

Useimmat edullisimmat-kaikki-yhdessä-aurinkokatuvalot käyttävät yhden suuren LED-lamppulevyn keskitetyllä helmijärjestelyllä. Kiinteällä pylväskorkeudella (6m-8m tavanomainen asennuskorkeus) valovirta keskittyy liikaa suoraan lampun rungon alle muodostaen erittäin-korkean keskiluminanssin, kun taas tien reuna, kaistan risteys ja lamppujen väliset varatut alueet muodostavat ilmeisiä tummia kuolleita kulmia. Perinteisten yksimoduulisten tuotteiden mitattu valaistuksen tasaisuussuhde on vain 0,35–0,42, mikä on paljon alle kansainvälisen standardin mukaisen kunnallisen tievalaistuksen vähimmäisarvon 0,7. Tämä epätasainen valon jakautuminen johtaa huonoon yönäön tunnistamiseen kuljettajille ja jalankulkijoille, mikä lisää liikenneturvallisuusriskejä esikaupunki- ja maaseututeiden skenaarioissa.

Perinteisten valotettujen -tehokkaiden LED-sirujen pinnan luminanssi on jopa 60 000-90 000 cd/m², mikä ylittää CIE:n kansainvälisen valaistuskomission määrittelemän ihmissilmän mukavuusrajan 3 000 cd/m². Kahden tyyppistä häikäisyä esiintyy laajalti ulkoskenaarioissa: suora häikäisy suuren{11}}kulman hajavalosta, joka tulee ihmisen näkölinjoille 45 asteen -85 asteen katselukulmassa, ja heijastunut häikäisy, joka muodostuu valon heijastuksesta asfaltilla, märällä tienpinnalla ja ajoneuvon lasilla. Pitkäaikainen häikäisystimulaatio aiheuttaa pupillien toistuvaa supistumista ja laajentumista, näköväsymystä, viivästynyttä ajoreaktiota ja jopa tilapäistä näkösokeutta sateisella ja sumuisella säällä.

Yhden-kulman kiinteän linssin rajoitukset, perinteiset aurinkokatuvalot tukevat vain kapean-kulman keskitettyä valotehoa. Tehokas peittoleveys lamppua kohden on rajoitettu 4–5 metriin, mikä edellyttää tiivistä lampun pylväsasettelua teknisissä rakennuksissa, mikä lisää raaka-ainekustannuksia, johdotuskustannuksia ja työvoima-asennuskustannuksia ulkomaisissa EPC-projekteissa. Samaan aikaan epäjärjestynyt hajavalo aiheuttaa vakavaa valosaastetta, koska se ei täytä EU:n pimeän taivaan ympäristönsuojelumääräyksiä ja Pohjois-Amerikan kaupunkivalon ohjauskoodeja.

120 optisen simulointitestin ja paikan päällä tehdyn-tievalaistuksen virheenkorjauksen jälkeen T&K-tiimimme vahvistaa, että 2-moduuliasettelu ei tuo riittävästi reunan lisävaloa, kun taas 4-moduuliasettelu aiheuttaa päällekkäistä valovirran hukkaa ja lisää virrankulutusta. Symmetrinen tasasivuinen 3-moduulin LED-asettelu takaa tasapainoisen valontuoton, itsenäisen kulman säädön ja väliseinän hajavalon suojauksen, mikä on kustannustehokkain optinen rakenne 6–10 m:n pylväskorkeuteen laaja-alaiseen ulkovalaistukseen. Tässä artikkelissa kerrotaan, kuinka tämä ainutlaatuinen rakennesuunnittelu toteuttaa standardoidun tasaisen valaistuksen, täyden kulman häikäisyn vaimennuksen ja maksimaalisen tehokkaan valaistusalueen.

all in one solar street light

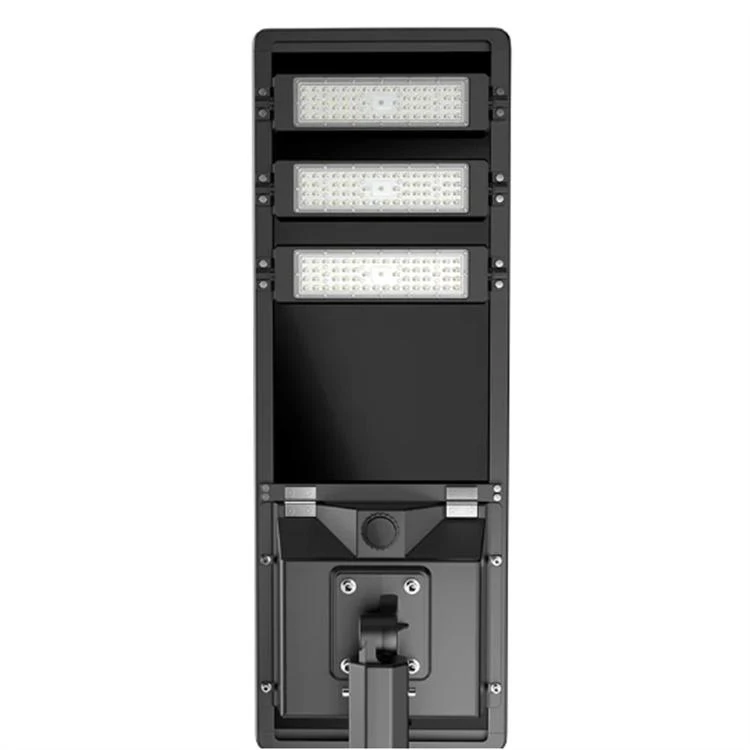

Tässä aurinkoenergian katuvalaisimessa on integroitu painevalettu -alumiininen lampun runko, jossa on kolme erillistä irrotettavaa LED-valomoduulia, jotka on järjestetty 120 asteen tasasivuiseen symmetriseen jakautumiseen. Jokainen moduuli on varustettu itsenäisellä vakio-virtakäyttöteholla, itsenäisellä lämmönpoistoontelolla ja erillisellä optisella linssiryhmällä, mikä välttää valon keskinäisen häiriön lampun helmien välillä. Toisin kuin integroidut lamppulevyt, jokainen moduuli tuottaa suunnattua valovirtaa itsenäisesti: keskimmäinen moduuli huolehtii tien päävalaistuksesta, vasemman ja oikean puolen moduulit kahdenvälisestä tienreunan lisävalaistuksesta. Kolme vaalean kentän ryhmää menevät päällekkäin tasaisesti ilman valon päällekkäisiä kohokohtia tai tummia alueita, mikä nostaa yleisen tievalaistuksen tasaisuuden jopa 0,78:aan, mikä ylittää IESNA:n korkean-luokan tievalaistusstandardin.

Jokainen yksittäinen LED-moduuli tukee 0 asteen -90 asteen pystysuuntaista säätöä ja 360 asteen hienoa vaakasuuntaista kiertoa. Suunnitteluasentajat voivat erikseen kalibroida kolmen moduulin valon projisointikulman tien leveyden, valaisinpylväiden etäisyyden ja kaltevuuden mukaan: kapea-kulman säätö kapeille maakuistoille, leveä-kulman säätö 2–4-kaistaisille kunnallisille teille. Säädettävä modulaarinen rakenne rikkoo integroitujen lamppujen kiinteän valokulman rajoituksen toteuttaen räätälöidyn laajan alueen, joka mukautuu Afrikan maaseututeille, Kaakkois-Aasian rannikkokaduille, Euroopan yhteisön pysäköintialueille ja muihin erilaisiin ulkomaisiin sovelluksiin.

Jokainen moduuli on varustettu yhdellä-osaisella korkean-läpäisevyydellä PC-vapaalla-lepakko-objektiivilla, joka on käsitelty nano-mikro-prismajoukkomuovaustekniikalla. Ammattimaisella optisella simulointiohjelmistolla optimoitu objektiivi katkaisee kaiken korkean-kulmakulman yli 70 asteen hajavalon, rajoittaa moduulin pinnan luminanssin vakaasti alle 2 800 cd/m², mikä on täysin CIE:n heijastuksenesto-tason 1 standardin mukainen. Verrattuna tavallisiin litteisiin linsseihin, batwing-optinen reitti jakaa valovirran tien vaakasuoraan tasoon ilmatilan sijaan, mikä vähentää ylöspäin suuntautuvan valon päästötasoa alle 3 %, mikä eliminoi kaupunkien valosaasteet pohjimmiltaan.

Jokaisen moduulin linssin sisään on lisätty kaksi-kerroksisia ikääntymistä estäviä-homogenisoivia kalvoja. Ensimmäinen kerros hajottaa suuritiheyksisten SMD-LED-sirujen pistevalolähteen tasaiseksi pinnan valoksi poistaen rakeiset lampun helmien valopisteet. toinen kerros tasapainottaa kolmen moduulin päällekkäisten alueiden valon voimakkuutta. Tämä kaksoishomogenointirakenne eliminoi kirkkauseron moduulien konvergenssialueiden ja itsenäisten säteilytysalueiden välillä, mikä tarjoaa pehmeän, tasaisen ja tasaisen maavalovaikutuksen koko peittoalueella.

Jokainen LED-moduuli on varustettu upotetulla mustalla mattaalumiinisella varjostimella, jossa on 4 mm yhtenäinen kennoverkko. 120 asteen erillään oleva kolmen -ryhmän varjostusrakenne muodostaa monisuuntaisen fyysisen suojan vasemmalta, keskimmäiseltä ja oikealta suunnalta. Se estää tehokkaasti suoran valon, joka säteilee kuljettajan silmän korkeudelle-(1,2 m-1,8 m) ja ratkaisee perinteisten katuvalojen yksipuolisen -puolisen valon aiheuttaman vaakasuoran sivuhäikäisyn. Kolmannen osapuolen laboratoriotestien jälkeen tämän tuotteen yhtenäinen häikäisyluokitus (UGR) on säädetty alle 16:n ja saavuttaa jalankulkijoiden ja ajon visuaalisen mukavuuden tason.

Yhteensopiva sisäänrakennettu -älykäs MPPT-ohjain tukee kolmen moduulin riippumatonta tehon himmennystä. Keskiyön vähäisen-liikenteen aikana järjestelmä vähentää automaattisesti kahdenvälisten reunamoduulien lähtötehoa 40 %, pitää keskimoduulin kirkkauden vakiona, välttää liiallisen reunan heijastuneen häikäisyn märällä asfalttitiellä. Poiketen tavallisten aurinkolamppujen yleisestä kirkkauden vähentämisestä, väliseinän himmennys ylläpitää tien perusvalaistusta ja vähentää häikäisyä, tasapainottaa valaistuksen turvallisuutta ja visuaalista mukavuutta koko yön ajan.

Jokaisessa 3-moduuliyksikössä on eristetty alumiininen ekstruusiolämmönpoistoontelo, jonka lämmönjohtavuus on jopa 205 W/(m·K). Osituslämmönpoisto estää keskitettyjen lamppuhelmien lämmön pinoamisen integroituihin lamppuihin, mikä säätelee LED-sirun työlämpötilaa tasaisesti alle 52 astetta korkean -lämpöisen ulkoilman lämpötilassa. Alempi käyttölämpötila hidastaa suuresti fosforin vanhenemista ja sirun valon heikkenemistä: ammattimaiset ikääntymistestitiedot osoittavat, että valovirran vaimennus on vain 3 % 1000{13}}tunnin täyden kuormituksen jälkeen, kokonaisvaimennus alle 18 % 30 000 tunnin työjakson jälkeen. Pitkän aikavälin vakaa valoteho estää lisääntynyttä paikallista kirkkautta ja toissijaista häikäisyä, joka johtuu lampun helmien epätasaisesta vanhenemisesta.

Osalämmönpoiston ja -ikääntymistä estävien optisten materiaalien tukemana ydinkomponenttien elinikä- ja häviöparametrit täyttävät maailmanlaajuiset tekniset kestävyysstandardit. Ensinnäkin LED-sirun arvioitu käyttöikä saavuttaa 50 000 työtuntia; toiseksi LiFePO4:n sisäänrakennettu-akku tukee 3 000 lataus-purkausjaksoa, 8-10 vuoden normaali käyttöikä ulkona, kuukausittainen itsepurkautumisaste alle 3 %; Kolmanneksi yksikiteisellä aurinkopaneelilla on 25-vuoden tehotakuu, vuotuinen valosähköisen muunnoksen vaimennus 0,7 %:n sisällä; Neljänneksi linssi ja valoa homogenoiva kalvo käyttävät UV-stabiloitua PC-materiaalia, ei kellastumista, läpäisyhäviö alle 2 % 10 vuodessa, säilyttäen pysyvästi alkuperäisen heijastukseneston optisen suorituskyvyn.

Koko 3-moduulin lampun rungossa on täysin jaettu tiivistetty rakenne, joka läpäisee virallisen IP66-suojaussuojaussertifikaatin. Monikerroksiset elintarvike-silikonitiivisteet asennetaan moduulien liitosrakoihin, linssin reunoihin ja paristolokeron liitoksiin. Se saavuttaa täydellisen pölyn, hiekkamyrskyn, sadeveden ja kondenssiveden eristyksen: kestää korkeapaineisen vesisuihkun huuhtelua kaikista suunnista, ei lainkaan hienojakoista pölyä kerääntymään optisiin onteloihin. Se välttää valon sirontaa ja epänormaalia häikäisyä, joka johtuu sisäisestä pölykontaminaatiosta ja säilyttää alkuperäisen tasaisen valovaikutelman sateisissa, hiekkaisissa ja kosteissa rannikkoympäristöissä.

Kokonainen painevalettu -alumiininen kuori käyttää sähköstaattista anti-suolasuihkupinnoitetta, joka saavuttaa tason 8 suolaruiskutuksen kestävyyden ja sopii merenranta-alueille, joissa on korkea-kosteus suolasumua. Käyttölämpötila-alue kattaa -40 asteesta +65 asteeseen, kolme moduulia voivat käynnistyä ja tuottaa valoa synkronisesti ilman valokulman poikkeamaa äärimmäisen kylmissä tai korkeissa lämpötiloissa. Virtaviivainen integroitu lamppurakenne kestää tason 12 voimakasta tuulta, mikä estää moduulin siirtymisen ja tuulen tärinän aiheuttaman valon epätasaisen projisoinnin avoimissa ulkotiloissa.

Normaalissa 8 metrin pylväskorkeudessa ja 30 metrin pylväsvälissä: yhden lampun tehollinen tasainen valaistusleveys saavuttaa 11-13 metriä ja kattaa kaksi täyttä liikennekaistaa. Keskimääräinen maan valaistus säilyttää 22 luksia-28 luksia, ei tummia rakoja viereisten katuvalojen välillä. Verrattuna yhtätehoisiin yksimoduulisiin aurinkokatuvaloihin sen tehollinen peittoalue kasvaa 42 %, lamppupylväiden käyttömäärä vähenee 30 % samalla tienpituudella, mikä alentaa huomattavasti ulkomaisten projektien hankinta- ja rakennuskustannuksia.

Verrattuna markkinoiden epätasaisiin moni{0}}moduulien katuvaloihin, kiinteässä 120 asteen tasasivuisessa 3-moduuliasettelussamme on standardoitu optinen kalibrointi, ei päällekkäisiä suuria-kirkkaita valovyöhykkeitä, pienempi kokonaisvirrankulutus, helpompi moduulien vaihtohuolto. Kun yksittäinen moduuli epäonnistuu, käyttäjät vaihtavat vain vaurioituneen yksikön koko lampun sijaan, mikä vähentää{6}}myynninjälkeisen huollon menetystä ja kansainvälisiä myynnin jälkeisiä logistiikkakustannuksia ulkomaisille jakelijoille.

Jopa valaistus, häikäisemätön-visuaalinen kokemus ja tehokas laaja-aluepeitto eivät ole yksinkertaista kirkkauden parantamista, vaan optisen rakenteen, lämmönpoiston suunnittelun ja fyysisen valonsäädön systemaattista optimointia. Ulkovalaistuksen epätasaisten valopisteiden, häikäisyn, rajoitetun peiton ja nopean valonvaimennuspisteen kohdistuva räätälöity 120 asteen tasasivuinen 3{5}}-moduulin LED-rakenteemme toteuttaa osion valotehon, itsenäisen lämmönpoiston, täyden -kulman hajavalon suojauksen ja säädettävän lepakkovalon jakautumisen. IP66-kaikki-sääsuojauksen, erittäin-alhaisen komponenttien vaimennuksen, 50 000-tunnin LED-käyttöajan ja 25-vuotisen aurinkopaneelien suoritustakuun tukeman tuotteen täyttää EU:n -valonsaasteiden vastaiset määräykset, IESNA:n maailmanlaajuiset tievalaistuksen vaatimukset. Se on ensisijainen korkean suorituskyvyn aurinkovalaistusratkaisu kaupunkiteille, maaseudun jälleenrakentamiseen, rannikon luonnonkauniilla alueilla ja kaupallisten pysäköintialueiden massahankinnoissa, tasapainottaa valaistusvaikutusta, pitkäaikaista kestävyyttä ja projektikustannuksia maailmanlaajuisille ulkomaisille ostajille.
